Ответвительная анкерная опора на деревянных приставках марки ОАН-2ДД применяется на линиях напряжением 0.4 кВ. Опора явлется двухцепной.
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков - основной автор и вдохновитель нашего сайта. Автор схем и чертежей.
Если вам необходим чертеж опоры марки ОАН-2ДД в формате Autocad (DWG), напишите об этом в комментариях. В настоящее время мы занимаемся восстановлением базы чертежей.
Чертеж опоры ОАН-2ДД

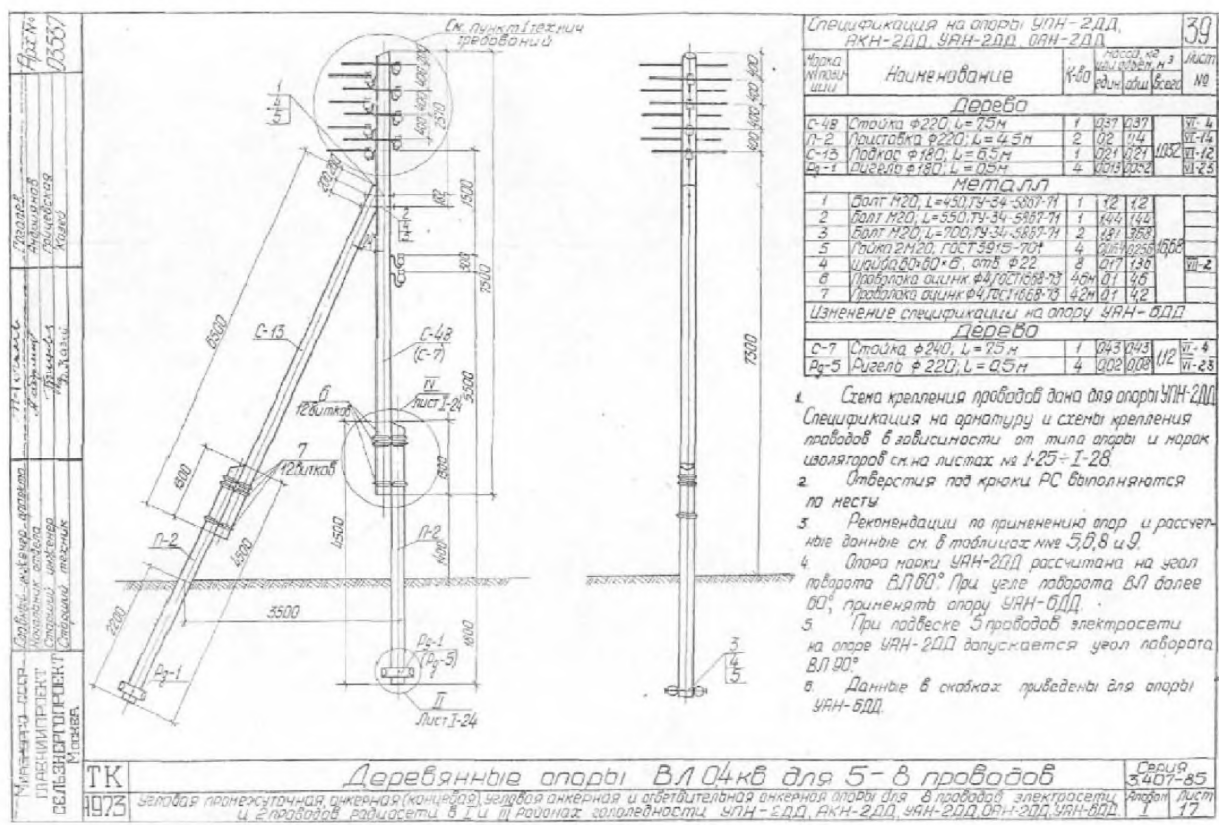

Ниже представлен чертеж опоры ОАН-2ДД из типовой серии 3.407-85 альбом I. Чертеж представлен на листе 17.
Параметры опоры ОАН-2ДД и условия эксплуатации
Основные параметры опоры ОАН-2ДД вы можете посмотреть в таблице ниже.
| Параметр | Ед. изм. | Значение |
| Типовая серия | — | 3.407-85 альбом I |
| Номер листа | — | лист 17 |
| Напряжение ВЛ | кВ | 0.4 |
| Тип опоры | — | ответвительная анкерная опора на деревянных приставках |
| Число цепей | — | двухцепная |
| Район по ветру | — | I — IV |
| Район по гололеду | — | I — III |
| Марки проводов | — | А16, А25, А35, А50, А70, ПСО-5, АС16, АС25, АС35, АС50 |
| Максимально возможный угол поворота трассы | град. | 0 |
| Максимальная стрела провеса провода | м | 1.2-1.45 |
| Высота до нижнего провода | м | 7.3 |
| Объем деревянных изделий | м3 | 1.032 |
| Масса деревянных изделий | кг | 536.64 |
| Объем железобетона | м3 | 0 |
| Масса железобетона | кг | 0 |
| Масса металлоконструкций | кг | 16.68 |
| Общая масса опоры | кг | 553.32 |
| Возможные поставщики | — | ООО «Уральский Завод Высоковольтных линий» |
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков - основной автор и вдохновитель нашего сайта. Автор схем и чертежей.
Уважаемый посетитель! Если Вы знаете альтернативного поставщика опор марки ОАН-2ДД, пожалуйста, напишите нам об этом!
Ответвительная анкерная опора на деревянных приставках марки ОАН-2ДД предназначена для подвеса неизолированных проводов и используется на ВЛ-0.4 кВ.
