Угловая анкерная деревянная составная опора на железобетонных приставках марки У2ДБ применяется на линиях напряжением 0.4 кВ. Опора явлется двухцепной.
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков - основной автор и вдохновитель нашего сайта. Автор схем и чертежей.
Если вам необходим чертеж опоры марки У2ДБ в формате Autocad (DWG), напишите об этом в комментариях. В настоящее время мы занимаемся восстановлением базы чертежей.

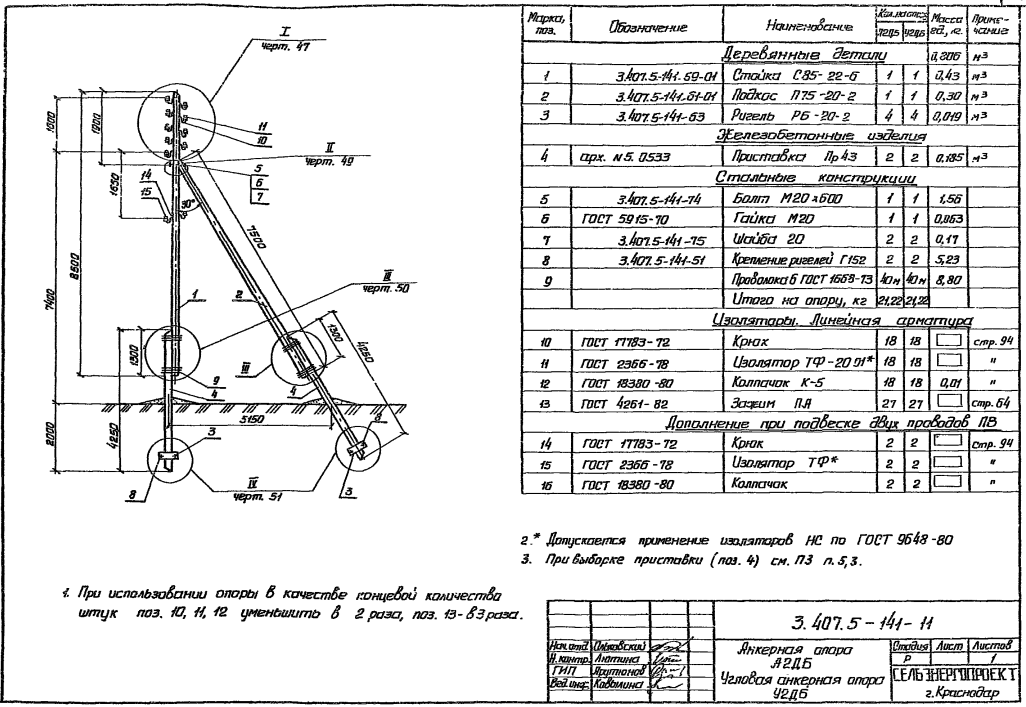

Чертеж опоры У2ДБ
Ниже представлен чертеж опоры У2ДБ из типовой серии 3.407.5-141. Чертеж представлен на листе 3.407.5-141-11.
Параметры опоры У2ДБ и условия эксплуатации
Основные параметры опоры У2ДБ вы можете посмотреть в таблице ниже.
| Параметр | Ед. изм. | Значение |
| Типовая серия | — | 3.407.5-141 |
| Номер чертежа | — | 3.407.5-141-11 |
| Напряжение ВЛ | кВ | 0.4 |
| Тип опоры | — | угловая анкерная деревянная составная опора на железобетонных приставках |
| Число цепей | — | двухцепная |
| Район по ветру | — | I — VII |
| Район по гололеду | — | I — IV, особенные условия |
| Марки проводов | — | Ап25, Ап50, Ап70, Ап95, Ап120, А50, А95, АпС16/27, АпС 35/62, АС 50/80, АН25, АН50, АЖ25, АЖ50 |
| Максимально возможный угол поворота трассы | град. | 60 |
| Максимальная стрела провеса провода | м | 1.0-1.5 |
| Высота до нижнего провода | м | 7.6 |
| Объем деревянных изделий | м3 | 0.806 |
| Масса деревянных изделий | кг | 419.12 |
| Объем железобетона | м3 | 0.37 |
| Масса железобетона | кг | 925 |
| Масса металлоконструкций | кг | 21.22 |
| Общая масса опоры | кг | 1365.34 |
| Возможные поставщики | — | ООО «Уральский Завод Высоковольтных линий» |
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков - основной автор и вдохновитель нашего сайта. Автор схем и чертежей.
Уважаемый посетитель! Если Вы знаете альтернативного поставщика опор марки У2ДБ, пожалуйста, напишите нам об этом!
Угловая анкерная деревянная составная опора на железобетонных приставках марки У2ДБ предназначена для подвеса неизолированных проводов и используется на ВЛ-0.4 кВ.
